Caldeira á vapor.

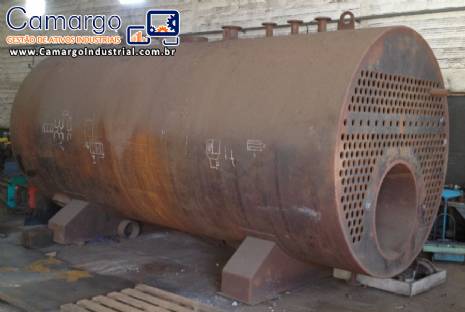

Corpo convectivo da caldeira, somento estrutura de chapa.

Equipamento novo sem uso.

Marca: SFW Sistemas Tèrmicos.

Ano: 2014.

Capacidade: 12.000 kg / h.

Pressão: 8 kgf / cm².

Diâmetro externo (mm): 2.680.

Comprimento (mm): 6.000.

Pressão máxima de trabalho (Kg/cm²): 08.

Material construtivo do vaso de pressão: chapa de aço ASTM-A-285-C.

Espessura das chapas (mm): 15,87.

Número de espelhos: 4 Sendo 2 estruturais soldados no corpo e 2 internos para apoio da tubulação.

Número de tubos: Primeiro passe: 159 unidades Segundo passe: 105 unidades.

Diâmetro dos tubos (mm): 76,2.

Número de passes: 3.

1º Passe - Bucha de Fogo: Diâmetro 1.000 mm x 6.000 mm.

Superfície de troca: 18.84 m².

2º Passe - Feixe Tubular: 105 tubos Diâmetro 3"" com 6 metros Superfície de troca: 150.34 m².

3º Passe - Feixe Tubular: 159 tubos Diâmetro 3"" com 6 metros Superfície de troca: 227.66 m².

Superfície de troca térmica (m²): 396,84.

PARA QUEIMA DE LENHA E/OU BIOMASSAS: Produção de vapor da fornalha a ser acoplada (Kg/cm²): 1.980.

Produção de vapor total do conjunto cadeira-fornalha (Kg/cm²): 11.900.

Produção de vapor da caldeira (Kg/h): 9.921.

OU PODE QUEIMAR ÓLEO COMBUSTÍVEL.

Área de troca térmica (m²): 396,84.

Produção de vapor (Kg/h): 13.095.
